Покрытия для КОМПАС-3D
Приложение к российской САПР КОМПАС-3D для работы с покрытиями деталей и изделий. Счёт и закрывающие документы. Для конструкторских подразделений, которые уже проектируют в КОМПАС-3D. Для работы требуется каталог «Материалы и Сортаменты».
Подберите лицензию «Покрытия»
Дополнительные опции
2.1 Материалы и Сортаменты для КОМПАС v25 Требуется докупить
| Позиция | Цена за ед. | Кол-во | Сумма | |
|---|---|---|---|---|
|
Материалы и Сортаменты для КОМПАС v25 — лицензия на 1 квартал
ASCON_time_ОО-0071528
|
|
|||
|
Материалы и Сортаменты для КОМПАС v25 — лицензия на 1 год
ASCON_time_ОО-0071518
|
|
|||
|
Материалы и Сортаменты для КОМПАС v25 — постоянная лицензия
ASCON_ОО-0071378
|
|
О Покрытия для КОМПАС-3D
Покрытия для КОМПАС-3D — приложение АСКОН, которое расширяет российскую САПР КОМПАС-3D инструментами работы с защитными и лакокрасочными покрытиями. Покрытие перестаёт быть строкой в технических требованиях: оно становится элементом изделия — видимым в модели и выходящим на чертёж.
Приложение адресовано конструкторским подразделениям машиностроительных предприятий, где КОМПАС-3D уже работает как основная система проектирования. Оно нужно там, где покрытия назначаются регулярно — на детали, сварные конструкции и сборки, — а данные о них должны без потерь доходить до смежных служб предприятия.
Разработчик — АСКОН, российский производитель инженерного ПО с 1989 года и автор самого КОМПАС-3D; МИГСОФТ поставляет его продукты как авторизованный реселлер. Для работы приложения дополнительно нужен справочник «Материалы и Сортаменты» — из него берётся номенклатура покрытий.
Купить приложение можно отдельной лицензией — бессрочной или срочной; от этого выбора зависит и цена.
Что входит
Характеристики
| Основные сведения | |
| Производитель | АСКОН |
| Тип продукта | Программное обеспечение |
| Назначение | Приложение к российской САПР КОМПАС-3D для работы с покрытиями деталей и изделий. Для конструкторских подразделений, которые уже проектируют в КОМПАС-3D. Для работы требуется каталог «Материалы и Сортаменты». |
| Единица цены | за лицензию |
| Конфигурация и поставка | |
| Срок | 1 квартал, 1 год, Бессрочно |
| Валюта цен | Рубли — счёт выставляется в рублях по безналичному расчёту |
| Артикулы | ASCON_ОО-0069797, ASCON_time_ОО-0069891, ASCON_time_ОО-0069928 |
| Как лицензируется приложение | |
| Тип лицензии | Бессрочная — разовая оплата, приложение остаётся у вас навсегда. Срочная — аренда на 1 год или 1 квартал с меньшим входным платежом. |
| Единица лицензирования | Лицензируется само приложение. В заказ оно добавляется отдельной позицией рядом с лицензией на КОМПАС-3D и её не заменяет. |
| Продление срочной лицензии | По окончании периода срочная лицензия перезакупается на новый срок — той же позицией. При переходе на постоянную работу выгоднее взять бессрочную лицензию. |
| Что входит | |

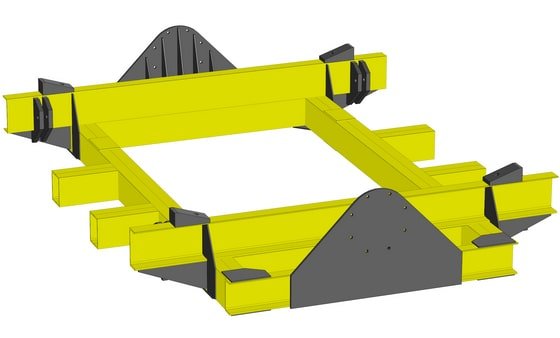

| Защитные и лакокрасочные покрытия в 3D-модели | Приложение строит трёхмерное изображение защитного и лакокрасочного покрытия для деталей, сварных конструкций и сборочных узлов. Каждое покрытие — самостоятельный объект модели со своим набором свойств. |
| Назначение покрытия на нужные поверхности | Покрытие задаётся указанием покрываемых граней и тел — или, наоборот, объектов, которые не покрываются. Выбрать можно модель целиком, отдельный компонент, тело или конкретную грань. |
| Автоматическое исключение контактных площадок | Места, где детали касаются друг друга и покрытие не наносится, приложение исключает автоматически — не нужно вручную отбирать совпадающие грани в сборке. |
| Многослойные покрытия | Поддерживается создание многослойных покрытий — как на отдельных гранях, так и на всей модели, когда по конструкторскому решению слои наносятся один поверх другого. |
| Материалы покрытий из справочника «Материалы и Сортаменты» | Материал покрытия выбирается не вручную, а из номенклатуры приложения «Материалы и Сортаменты для КОМПАС» — поэтому справочник и нужен для работы: он выступает единым источником данных о покрытиях. |
| Расчёт площади и массы покрытия | После того как задана толщина, приложение считает площадь покрываемой поверхности и массу покрытия. Значения сохраняются в свойствах объекта «Покрытие» вместе с наименованием и толщиной. |
| Обозначение покрытия на чертеже | Область покрытия закрашивается заданным цветом в модели, а на чертеже создаётся стандартное обозначение на линии-выноске, связанное с гранью. В свойствах покрытия хранится и текст технических требований. Обозначение и само покрытие можно отредактировать. |
| Передача данных о покрытиях в отчёты | Свойства покрытия — наименование, толщина, площадь, масса — доступны для получения информации по модели, вывода в отчёты и передачи в смежные системы предприятия. |
Как лицензируется приложение
Приложение приобретается как отдельная лицензия — в дополнение к лицензии на КОМПАС-3D, а не вместо неё. Платить можно один раз за бессрочную лицензию либо периодически за срочную — аренду на 1 год или 1 квартал. Бессрочная лицензия остаётся у вас без ограничения по времени, а срочная удобна, когда приложение нужно только на конкретный период.
| Тип лицензии | Бессрочная — разовая оплата, приложение остаётся у вас навсегда. Срочная — аренда на 1 год или 1 квартал с меньшим входным платежом. |
| Единица лицензирования | Лицензируется само приложение. В заказ оно добавляется отдельной позицией рядом с лицензией на КОМПАС-3D и её не заменяет. |
| Продление срочной лицензии | По окончании периода срочная лицензия перезакупается на новый срок — той же позицией. При переходе на постоянную работу выгоднее взять бессрочную лицензию. |
НДС и документы
«Покрытия» не входят в Единый реестр российского ПО, поэтому льгота по НДС для реестрового софта на приложение не распространяется — в отличие от самого КОМПАС-3D. Оплата в рублях, закрывающие документы оформляются по законодательству РФ.
| Ставка НДС | 22%. Основание льготы для реестрового ПО (пп. 26 п. 2 ст. 149 НК РФ) к этому приложению не применяется, поскольку в реестре его нет. |
| НДС в счёте | Начисляется построчно. Если в одном заказе есть и КОМПАС-3D (без НДС), и «Покрытия» (с НДС 22%), каждая позиция идёт со своей ставкой. |
| Оплата и документы | Расчёты в рублях по счёту от МИГСОФТ. Закрывающие документы (счёт, акт или накладная, счёт-фактура с выделенным НДС) подходят для тендерной и бухгалтерской отчётности. |
Другие продукты «АСКОН»
Вопросы и ответы
Да. «Покрытия» — это приложение к КОМПАС-3D: оно работает поверх установленной и действующей лицензии КОМПАС-3D и отдельно, само по себе, не запускается. Если КОМПАС-3D у вас уже есть, покупать его повторно не нужно — достаточно добавить в заказ лицензию на приложение. Сам базовый КОМПАС-3D в состав этой поставки не входит и оплачивается отдельно, если его ещё нет.
Если приложение нужно постоянно, берите бессрочную лицензию: оплата разовая, и приложение остаётся у вас без ограничения по сроку. Если потребность временная — под конкретный проект, пиковую загрузку или чтобы оценить приложение перед покупкой, — подойдёт аренда на 1 год или 1 квартал с меньшим стартовым платежом.
Да, но только на бессрочные лицензии. На срочные (аренда на 1 год или 1 квартал) скидка за количество не распространяется и с маркетинговыми акциями не суммируется. Размер скидки растёт с числом приобретаемых лицензий — точное значение для вашего объёма мы укажем в коммерческом предложении.
